一种带有混合注塑原料的注塑机的制作方法

作者:雅虎 来源:www.wzjhsj.com 发布于:2020-11-16 14:41:20

  本实用新型涉及注塑设备技术领域,具体为一种带有混合注塑原料的注塑机


  背景技术:


  注塑机是将热塑性塑料或热固性塑料利用塑料成型模具制成各种形状的塑料制品的主要成型设备,能加热塑料,对熔融塑料施加高压,使其射出而充满模具型腔。传统的注塑机上料由人工定量上料,需要将不同的原料按照一定的配比定量输送到注塑机中,人工称量混合随机性比较强,影响注塑模具的质量,效率低下,浪费人力成本,为此,我们提出一种带有混合注塑原料的注塑机。


  技术实现要素:


  本实用新型的目的在于提供一种带有混合注塑原料的注塑机,以解决上述背景技术中提出的问题。


  为实现上述目的,本实用新型提供如下技术方案:一种带有混合注塑原料的注塑机,包括混料筒,混料筒底部连接注塑机本体,混料筒顶部安装有电机,电机输出端延伸至混料筒内部安装有搅拌装置,混料筒左右两侧外壁均安装有送料装置,送料装置底部中间安装有电动伸缩杆,送料装置前后两端靠近的一侧均滑动有连接弧形支柱,弧形支柱内壁连接在混料筒前后两端外壁上,弧形支柱底部和电动伸缩杆底部均连接在注塑机本体顶部。


  优选的,送料装置底部设置有圆环板,圆环板内侧抵接混料筒外壁,圆环板外侧顶部安装有曲面板,曲面板为透明塑料曲面板,曲面板外壁设置有刻度,圆环板前后两侧顶部均安装有斜面板,曲面板前后两端分别和两组斜面板连接。


  优选的,搅拌装置包括中间的转杆,转杆外壁等距离安装有一组转动刀片和一组转动刷,一组转动刷包括两组刷柄,两组刷柄分别设置在转杆的左右两侧,刷柄远离转杆的一端安装有不锈钢刷毛。


  优选的,斜面板远离曲面板的一侧均安装有滑块,弧形支柱左右两侧安装有和滑块配合的滑槽。


  优选的,混料筒顶部中间安装有盖板,电机安装于盖板顶部中间,混料筒左右两侧外壁顶部开设有和送料装置配合的弧形槽口。


  优选的,曲面板外壁顶部均安装有固定块,固定块上开设有方槽,方槽内部设置有竖杆,两组竖杆顶部之间固定安装有横杆,横杆底部左右两侧均设置有支撑杆,支撑杆底部均连接盖板。


  与现有技术相比,本实用新型的有益效果是:


  本实用新型设计新颖,结构性强,通过将两种注塑原料分别放入两组送料装置的内部,然后开启电动伸缩杆,使得送料装置通过滑块在弧形支柱上向上滑动,当送料装置滑动到混料筒上的弧形槽口的位置时,送料装置内部的注塑原料通过弧形槽口,进入到混料筒内部,接着开启电机,搅拌装置开始搅拌两种注塑原料,最后搅拌好的注塑原料进入到注塑机本体内部,进行下一步加工,方便简单,免去大量人力劳动,通过控制电动伸缩杆,就可以控制倒入注塑原料的比例,提高了注塑模具的质量;通过设置透明且带有刻度的曲面板,使得人员可以观察送料装置内部注塑原料的分量,方便及时补充,同时可以精确控制注塑原料分量。


  附图说明

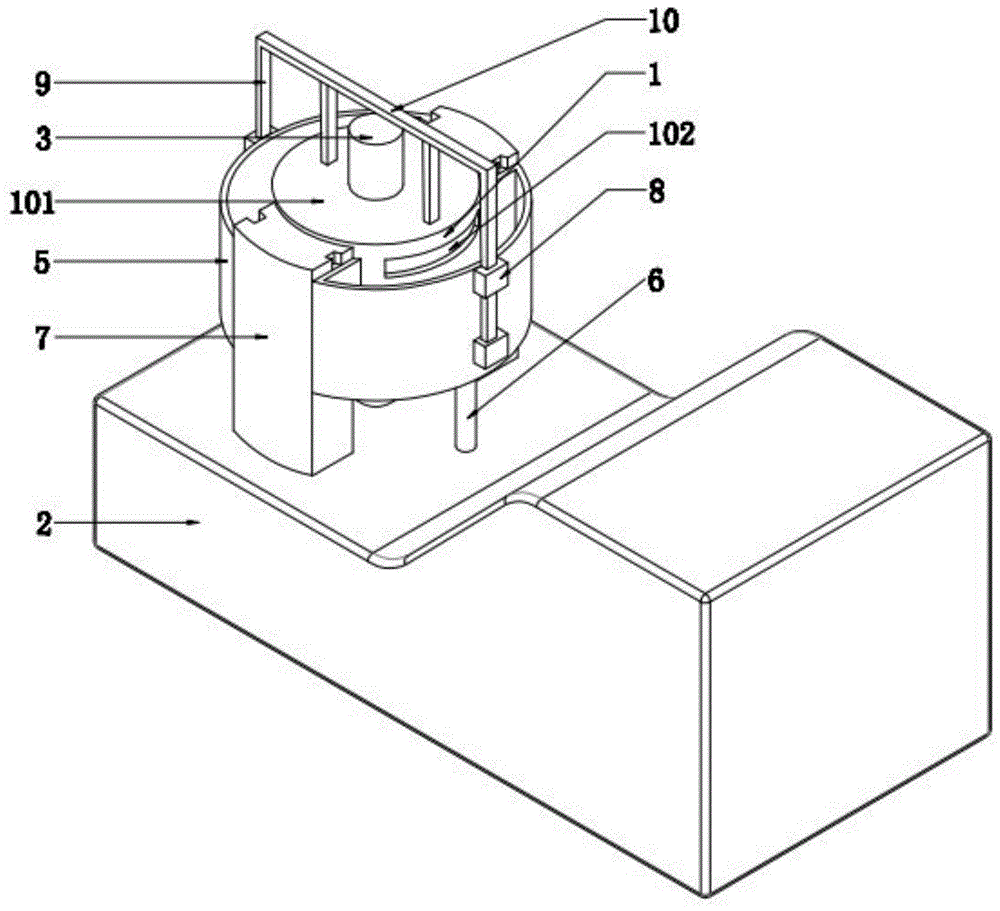

  图1为本实用新型结构示意图;


  图2为本实用新型搅拌装置结构示意图;


  图3为本实用新型送料装置结构示意图。


  图中:1、混料筒;101、盖板;102、弧形槽口;2、注塑机本体;3、电机;4、搅拌装置;41、转杆;42、转动刀片;43、转动刷;5、送料装置;51、圆环板;52、曲面板;53、斜面板;54、滑块;6、电动伸缩杆;7、弧形支柱;8、固定块;9、竖杆;10、横杆。


  具体实施方式


  下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。


  请参阅图1-3,本实用新型提供一种技术方案:一种带有混合注塑原料的注塑机,包括混料筒1,混料筒1底部连接注塑机本体2,混料筒1顶部安装有电机3,电机3输出端延伸至混料筒1内部安装有搅拌装置4,混料筒1左右两侧外壁均安装有送料装置5,可根据实际需要,设置多组送料装置5,送料装置5底部中间安装有电动伸缩杆6,两组电动伸缩杆6之间并无联系,可根据需要,同时将一组电动伸缩杆6伸展,另一组电动伸缩杆6收缩,当电动伸缩杆6伸展到极致时,送料装置5底部弧形槽口102底部平齐,当电动伸缩杆6收缩到最小高度时,送料装置5上的滑块54底部抵接弧形支柱7上的限位块顶部,送料装置5前后两端靠近的一侧均滑动有连接弧形支柱7,弧形支柱7内壁连接在混料筒1前后两端外壁上,弧形支柱7底部和电动伸缩杆6底部均连接在注塑机本体2顶部,本文中,出现的电器元件均与外界的主控器及220v市电电性连接,并且主控器为计算机等起到控制的常规已知设备。


  其中,送料装置5底部设置有圆环板51,圆环板51内侧抵接混料筒1外壁,圆环板51内侧弧度和混料筒1外壁弧度配合,使得贴合的紧密,注塑原料不会掉落,圆环板51外侧顶部安装有曲面板52,曲面板52为透明塑料曲面板,人员可以观察送料装置5内部注塑原料的分量,方便及时补充,曲面板52外壁设置有刻度,设置刻度,方便人员可以更加精确的调配注塑原料的分量比例,圆环板51前后两侧顶部均安装有斜面板53,曲面板52前后两端分别和两组斜面板53连接;


  搅拌装置4包括中间的转杆41,转杆41外壁等距离安装有一组转动刀片42和一组转动刷43,一组转动刷43包括两组刷柄,两组刷柄分别设置在转杆41的左右两侧,刷柄远离转杆41的一端安装有不锈钢刷毛,通过这样的设置,使得搅拌装置4可以将混料筒1内部的注塑原料混合的更加均匀,提高了注塑模具的质量;


  斜面板53远离曲面板52的一侧均安装有滑块54,弧形支柱7左右两侧安装有和滑块54配合的滑槽,滑块54和斜面板53高度一致,滑槽底部设置有限位块,防止送料装置5掉落;


  混料筒1顶部中间安装有盖板101,电机3安装于盖板101顶部中间,混料筒1左右两侧外壁顶部开设有和送料装置5配合的弧形槽口102,当送料装置5内部的注塑原料的高度高于弧形槽口102时,注塑原料可以通过弧形槽口102进入到混料筒1内部;


  曲面板52外壁顶部均安装有固定块8,固定块8上开设有方槽,方槽内部设置有竖杆9,竖杆9外径小于方槽内径,竖杆9底部设置有挡块,挡块外径比方槽内径大,两组竖杆9顶部之间固定安装有横杆10,横杆10底部左右两侧均设置有支撑杆,支撑杆底部均连接盖板101,在实际生产中,有时需要两种注塑原料的量不一样多,当一组送料装置5内部的注塑原料倒入混料筒1内部的分量已经足够时,通过控制开关控制该组电动伸缩杆6,使得该组送料装置5底部的电动伸缩杆6收缩,该组送料装置5向下滑动,使得该组送料装置5内部的注塑原料高度位置底于弧形槽口102,不能进入到混料筒1内部,设置横杆10和竖杆9,使得送料装置5在滑动的更加平稳,不易脱轨,增加了装置的稳定性。


  工作原理:在使用时,首先人员将两种注塑原料分别放入两组送料装置5的内部,然后开启电动伸缩杆6,使得送料装置5通过滑块54在弧形支柱7上向上滑动,当送料装置5滑动到混料筒1上的弧形槽口102的位置时,送料装置5内部的注塑原料通过弧形槽口102,进入到混料筒1内部,接着开启电机3,搅拌装置4开始搅拌两种注塑原料,最后搅拌好的注塑原料进入到注塑机本体2内部,进行加工。


  尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。


  技术特征:


  1.一种带有混合注塑原料的注塑机,包括混料筒(1),其特征在于:混料筒(1)底部连接注塑机本体(2),混料筒(1)顶部安装有电机(3),电机(3)输出端延伸至混料筒(1)内部安装有搅拌装置(4),混料筒(1)左右两侧外壁均安装有送料装置(5),送料装置(5)底部中间安装有电动伸缩杆(6),送料装置(5)前后两端靠近的一侧均滑动有连接弧形支柱(7),弧形支柱(7)内壁连接在混料筒(1)前后两端外壁上,弧形支柱(7)底部和电动伸缩杆(6)底部均连接在注塑机本体(2)顶部。


  2.根据权利要求1所述的一种带有混合注塑原料的注塑机,其特征在于:送料装置(5)底部设置有圆环板(51),圆环板(51)内侧抵接混料筒(1)外壁,圆环板(51)外侧顶部安装有曲面板(52),曲面板(52)为透明塑料曲面板,曲面板(52)外壁设置有刻度,圆环板(51)前后两侧顶部均安装有斜面板(53),曲面板(52)前后两端分别和两组斜面板(53)连接。


  3.根据权利要求1所述的一种带有混合注塑原料的注塑机,其特征在于:搅拌装置(4)包括中间的转杆(41),转杆(41)外壁等距离安装有一组转动刀片(42)和一组转动刷(43),一组转动刷(43)包括两组刷柄,两组刷柄分别设置在转杆(41)的左右两侧,刷柄远离转杆(41)的一端安装有不锈钢刷毛。


  4.根据权利要求1或2所述的一种带有混合注塑原料的注塑机,其特征在于:斜面板(53)远离曲面板(52)的一侧均安装有滑块(54),弧形支柱(7)左右两侧安装有和滑块(54)配合的滑槽。


  5.根据权利要求1所述的一种带有混合注塑原料的注塑机,其特征在于:混料筒(1)顶部中间安装有盖板(101),电机(3)安装于盖板(101)顶部中间,混料筒(1)左右两侧外壁顶部开设有和送料装置(5)配合的弧形槽口(102)。


  6.根据权利要求2或5所述的一种带有混合注塑原料的注塑机,其特征在于:曲面板(52)外壁顶部均安装有固定块(8),固定块(8)上开设有方槽,方槽内部设置有竖杆(9),两组竖杆(9)顶部之间固定安装有横杆(10),横杆(10)底部左右两侧均设置有支撑杆,支撑杆底部均连接盖板(101)。


  技术总结


  本实用新型公开了注塑设备技术领域的一种带有混合注塑原料的注塑机,包括混料筒,混料筒底部连接注塑机本体,混料筒顶部安装有电机,电机输出端延伸至混料筒内部安装有搅拌装置,混料筒左右两侧外壁均安装有送料装置,送料装置底部中间安装有电动伸缩杆,送料装置前后两端靠近的一侧均滑动有连接弧形支柱,弧形支柱内壁连接在混料筒前后两端外壁上,本实用新型设计新颖,操作简单,免去大量人力劳动,通过控制电动伸缩杆,就可以控制倒入注塑原料的比例,提高了注塑模具的质量;通过设置透明且带有刻度的曲面板,使得人员可以观察送料装置内部注塑原料的分量,方便及时补充,同时可以精确控制注塑原料分量。
